KOMPLETNÍ SYSTÉM
Základní teorie provozu
Teorie provozu jsou zjednodušená schémata s elektronickými diagramy for všechny Turbo systémy a generace.
Zobrazují:
- Jak jsou elektronické Turbo komponenty propojené
- Které komponenty jsou součástí CAN komunikace (červeně)
- Co se děje při zapnutí kola
- Digitální nástroje, ke kterým se systém připojuje (Turbo Studio, Mission Control, ANT+)
Porozumění těmto funkčním principům pomůže řešit problémy mnohem efektivněji, např. pokud Turbo nejde zapnout.

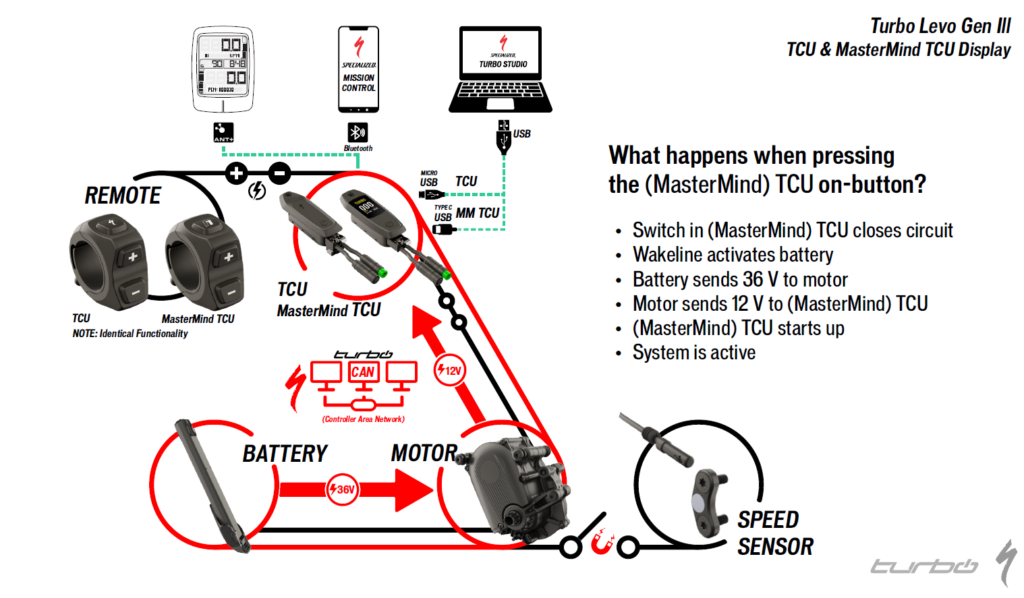

Jako příklad ukazují co se děje, když zapnete kolo. A naopak, pokud se kolo nechce zapnout, pomájí porozumět, kde může být problém. Komponenty mimo tuto síť se chovají jako jednoduché přepínače, které vysílají signály.
Pro počáteční řešení problémů vždy využijte digitální diagnostiku v Záznamu událostí, kterou poskytuje Turbo Studio,
Všechny teorie provozu lze nalézt přímo v Turbo Studio, sekce `Databáze znalostí`.
V červených kruzích: komponenty, které jsou součástí CAN komunikace (komunikují spolu a vyměňují si zprávy)
V bilých kruzích: komponenty, které se chovají pouze jako přepínače (dálkové ovládání není potřebné pro podporu motoru, zatímco signál ze snímače rychlosti je)

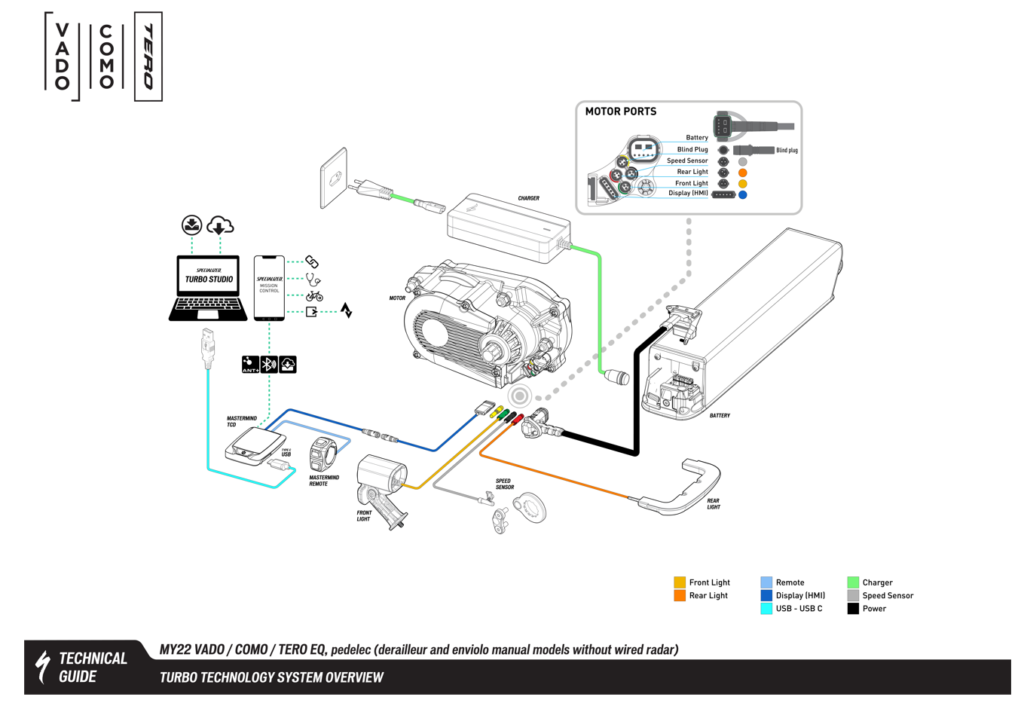

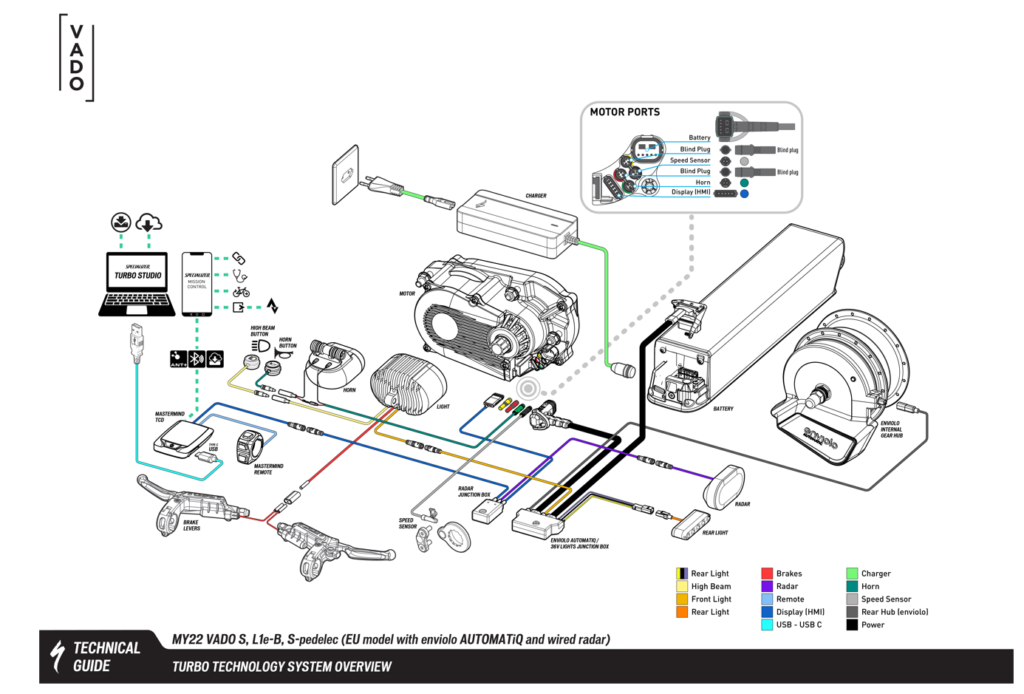

Diagramy celého systému
Tyto diagramy ukazují souhru všech komponentů in jejich vlastních systémech, včetně komunikace s „vnějším světem“ (Mission Control, ANT+ zařízení, Turbo Studio).

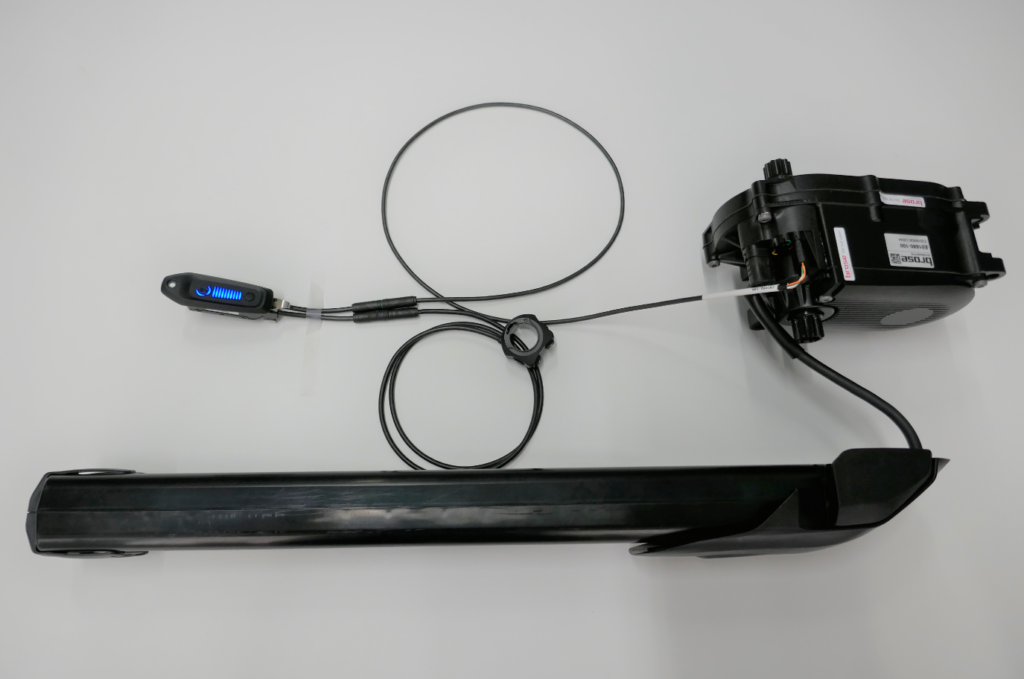

Desktop Setup/stolní sestava
Tzv. „Desktop Setup“ slouží nejen k zobrazení jak jsou mezi sebou propojené jednotlivé komponenty, ale také pomáhá testovat a diagnostikovat díly.
Desktop setup by se měl využívat:
- k identifikaci vadného dílu
- k testu nových dílů před jejich instalací
Standartní chování systému
Pokud je něco klasifikováno jako `standartní chování systému`, vše se chová jak má, jak bylo navrženo a tím pádem to nelze klasifikovat jako chybu/problém. Typickým příkladem standartního chování systému je snížení podpory motoru při nízké úrovni nabití baterie. Mimo vzorců chování, které platí pro všechna kola, existují ‚standartní chování systému‘ specifická pro systém nebo dokonce kolo. Proto je odkazovaný přehled rozdělen do rozdílných kategorií.
Pozorumění a znalosti `standartního chování systému` vám pomůže:
- Rozlišovat mezi standartním chováním a problémem
- Vysvětlovat standartních chování jezdcům, včetne několika rad
- Předcházet problémům při denním používání
Pokud je něco klasifikováno jako `standartní chování systému`, vše se chová jak má, jak bylo navrženo a tím pádem to nelze klasifikovat jako chybu/problém. Typickým příkladem standartního chování systému je snížení podpory motoru při nízké úrovni nabití baterie. Mimo vzorců chování, které platí pro všechna kola, existují ‚standartní chování systému‘ specifická pro systém nebo dokonce kolo. Proto je odkazovaný přehled rozdělen do rozdílných kategorií.
Pozorumění a znalosti `standartního chování systému` vám pomůže:
- Rozlišovat mezi standartním chováním a problémem
- Vysvětlovat standartních chování jezdcům, včetne několika rad
- Předcházet problémům při denním používání
