CONNETTIVITA’ WIRELESS

Panoramica Funzionalità Bluetooth/ANT+

Note generali su connessione ANT+

Tutti i motori Turbo hanno integrati sensori per Velocità, Potenza e Cadenza I dati del sensore possono essere ricevuti tramite i moduli ANT+ della bici. Fondamentalmente, tutti i dispositivi ANT+ possono connettersi a questi sensori. Inoltre, molti dispositivi GPS per biciclette dispongono di protocolli specifici per e-bike, spesso chiamati protocollo LEV (Light Electric Vehicle) per semplificare la connessione al sensore e per mostrare schermate di visualizzazione specifiche per i dati dell’e-bike.

Come connettersi ai sensori LEV con un dispositivo ANT

Nel dispositivo ANT+, cercare e connettere al sensore di velocità, potenza e cadenza di Turbo per vedere i dati sul dispositivo. Di solito, i campi dati possono essere personalizzati.

Dispositivi Garmin: campi dati LEV tramite Garmin Connect IQ

Dispositivi Garmin con Connect IQ offrono campi informazioni dedicati per visualizzare i dati dell’ e-bike Nota: è un problema risaputo sugli attuali dispositivi Garmin che con i sensori LEV associati, nessuno dei campi dati di Connect IQ troverà la bici.

Assicurarsi che il dispositivo non sia associato ai sensori Turbo prima di impostare il campo dati. Opzioni raccomandate:

• Installare ‘Ebike Field’ di Jan Capek (piu facile da installare/connettere dell’opzione b.)
• Installare ‘Turbo Levo Data Field’ sul dispositivo Garmin. Quindi attivare il nuovo campo dati e collegare Turbo

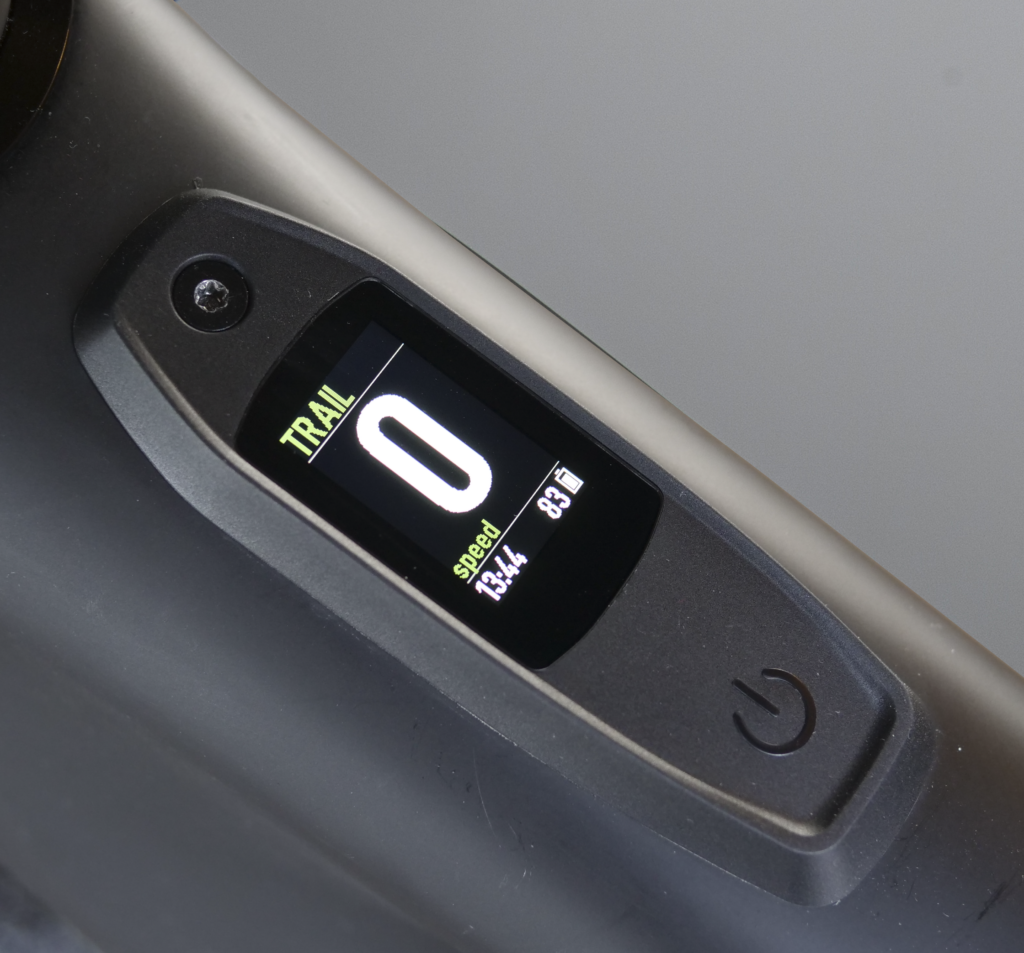

MasterMind TCU
(MasterMind Turbo Connect Unit)
Bluetooth (BLE): SI
ANT+: SI
Connettività Cardiofrequenzimetro :
Cardiofrequenzimetri sia BLE che ANT+ possono essere associati direttamente via display.
Opzioni Battito Cardiaco:
1. La frequenza cardiaca è mostrata in un campo dati dedicato,che viene reso visibile tramite Mission Control .
2. I Cardiofrequenzimetri BLE vengono associati tramite Mission Control – Questo permette di utilizzare Smart Control in base alla frequenza cardiaca e/o vederla in un campo dati su Mission Control
3. Sia 1. Che 2. Possono essere usati in parallelo

TCU
Turbo Connect Unit
Bluetooth (BLE): SI
ANT+: SI
Connettività Cardiofrequenzimetro :
Due opzioni Frequenza Cardiaca :
1. La frequenza cardiaca può essere visualizzata utilizzando il TCD e associandovi un cardiofrequenzimetro ANT+
2. I Cardiofrequenzimetri BLE vengono associati tramite Mission Control – Questo permette di utilizzare Smart Control in base alla frequenza cardiaca e/o vederla in un campo dati su Mission Control

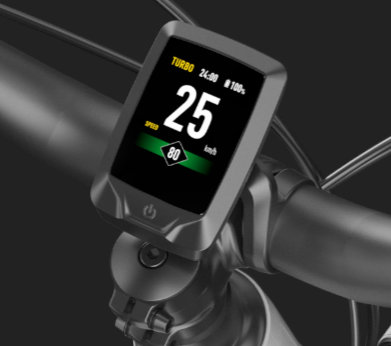

MasterMind TCD
(MasterMind Turbo Connect Unit – cablata)
Bluetooth (BLE):
ANT+:
Connettività Cardiofrequenzimetro :
Cardiofrequenzimetri sia BLE che ANT+ possono essere associati direttamente via display.
1. Opzioni frequenza cardiaca: la frequenza cardiaca è mostrata in un campo dati dedicato che può essere impostato da Mission Control
2. I Cardiofrequenzimetri BLE vengono associati tramite Mission Control – Questo permette di utilizzare Smart Control in base alla frequenza cardiaca e/o vederla in un campo dati su Mission Control
3. Sia 1. Che 2. Possono essere usati in parallelo

TCD-w
(Turbo Connect Display – cablato)
Bluetooth (BLE): SI
ANT+: SI
Connettività Cardiofrequenzimetro :
Cardiofrequenzimetri ANT+ possono essere accoppiati direttamente tramite display La frequenza cardiaca viene mostrata in un campo dati dedicato

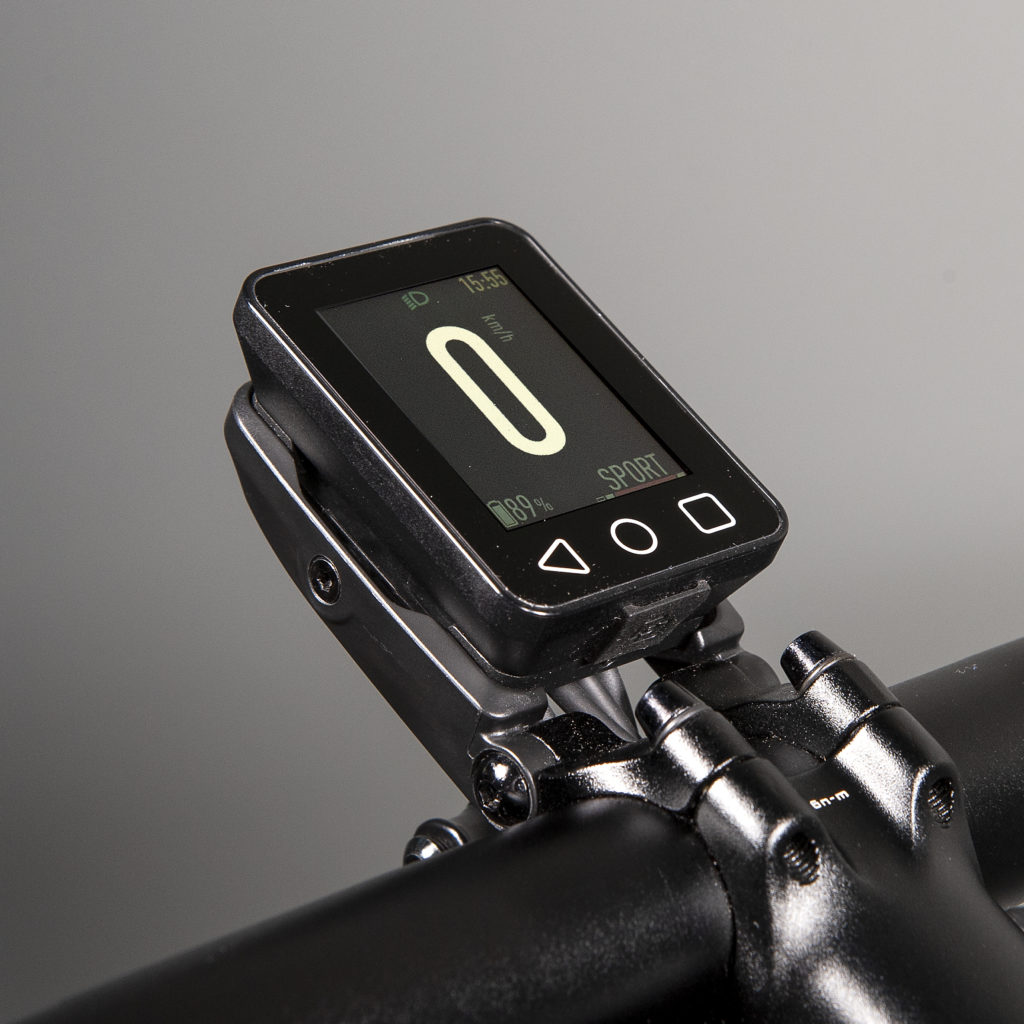

BLOKS.
(LCD & TFT)
Bluetooth (BLE): NO
ANT+: NO
Connettività Cardiofrequenzimetro :
NON compatibile con cardiofrequenzimetro.

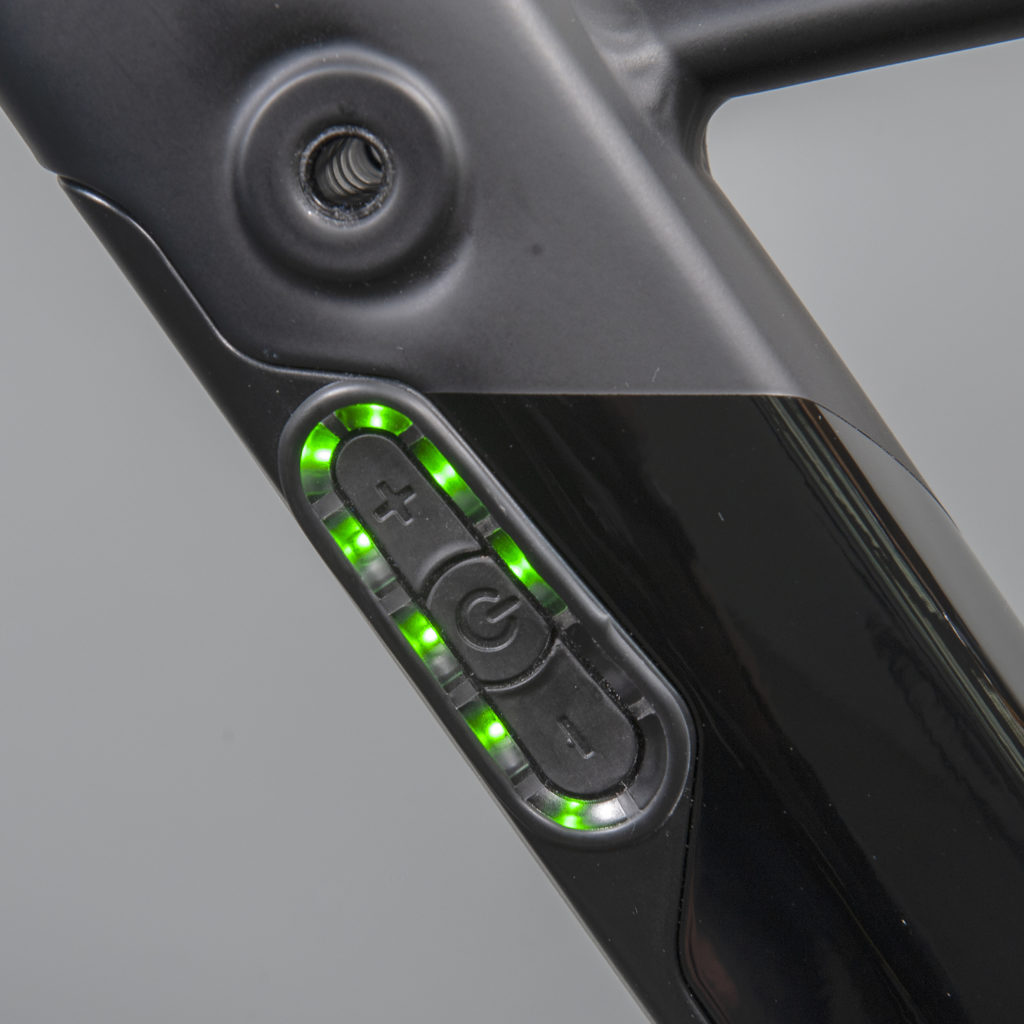

Battery Trail Display
(integrato nella batteria)
Bluetooth (BLE): SI
ANT+: SI
Connettività Cardiofrequenzimetro :
Due opzioni Frequenza Cardiaca :
1. La frequenza cardiaca può essere visualizzata utilizzando il TCD e associandovi un cardiofrequenzimetro ANT+
2. I Cardiofrequenzimetri BLE vengono associati tramite Mission Control – Questo permette di utilizzare Smart Control in base alla frequenza cardiaca e/o vederla in un campo dati su Mission Control

Specialized TCD
(Turbo Connect Display: questo display è un optional addizionale che può essere connesso via ANT+ alla bici Turbo)
Bluetooth (BLE): SI
Nota: la connettività Bluetooth viene utilizzata solo per aggiornare il firmware TCD insieme a Mission Control.
Guarda il video : https://www.youtube.com/watch?v=PyJSQu1D1ak&feature=emb_title
ANT+: SI
Connettività Cardiofrequenzimetro :
Cardiofrequenzimetri ANT+ possono essere accoppiati direttamente tramite display La frequenza cardiaca viene mostrata in un campo dati dedicato

Panoramica

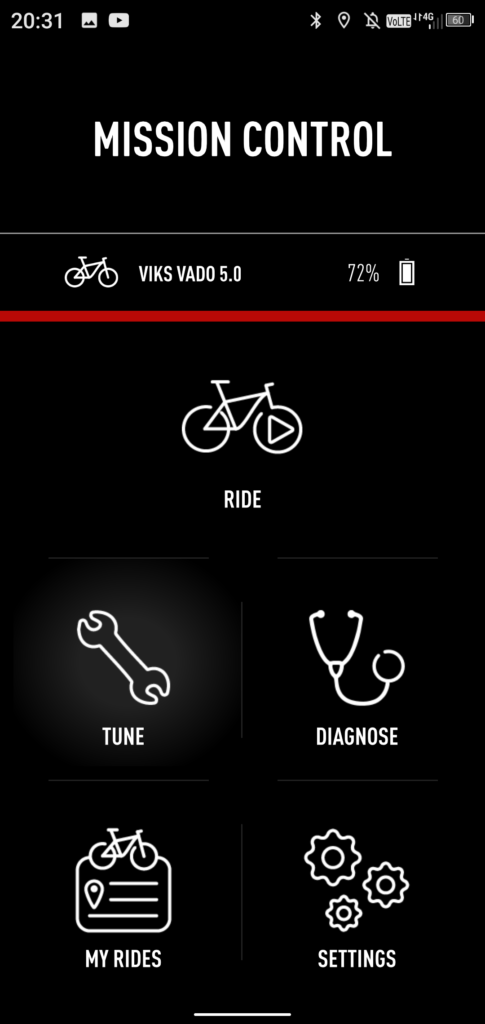

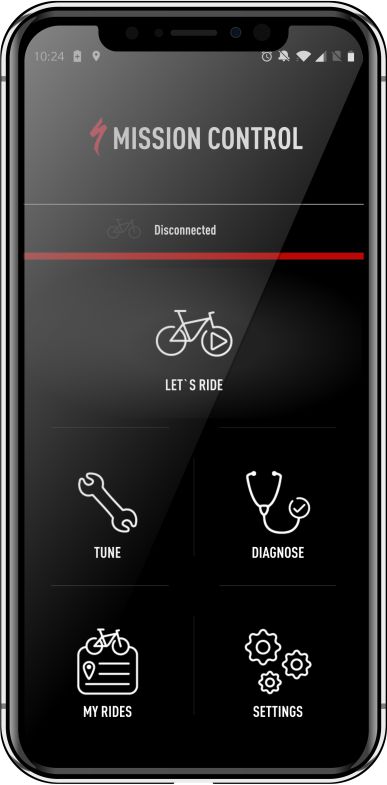

Customizza, controlla ed esegui la diagnosi della bici Turbo con Mission Control. Utilizza Mission Control per:

Personalizzare il proprio giro

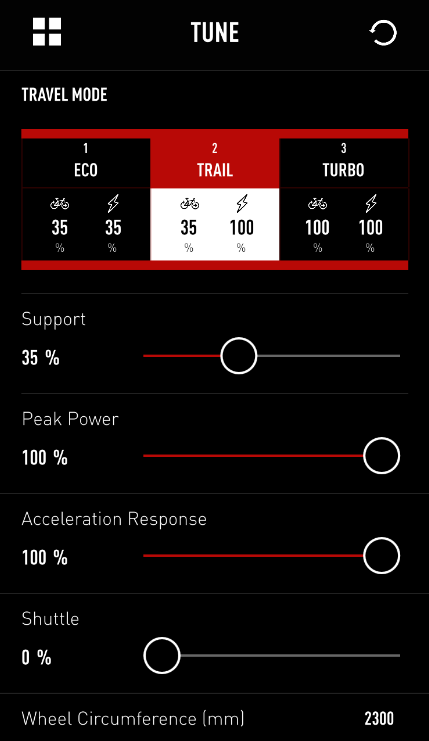

Customizzare le caratteristiche del motore per Supporto, Potenza di Picco e altri valori configurabili

Eseguire la diagnosi della bici
Ricevere immediati feedback e panoramiche su motore, sistema e salute della batteria
Caricare gli errori e i registri eventi per una Diagnostica Avanzata, tramite Turbo Studio dal rivenditore
Aggiornare alcuni componenti over-the-air (OTA)

Registrare i propri giri
Ricevere una panoramica dettagliata della forma fisica e dello storico dei giri.

Controllare l’autonomia con Smart Control
Regolare la potenza erogata dal motore e dalla batteria in base alla lunghezza e alla durata del giro

Connettersi ad altre App
Integrare e Caricare automaticamente i giri sui segmenti dedicati alle E-bike su Strava o al tuo account Komoot

Caratteristiche dell’App

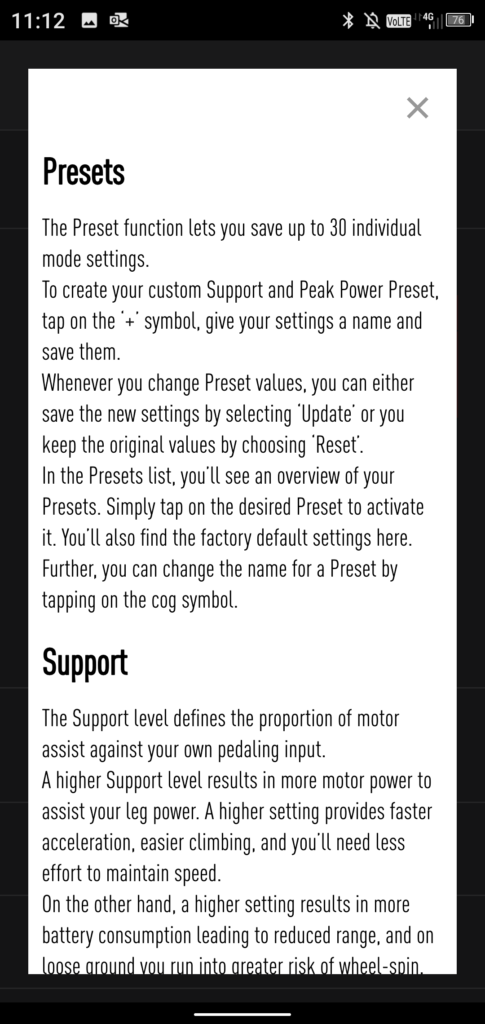

Premere l’icona info (?) sullo schermo per indicazioni sulle funzioni

Compatibilità
Mission Control è compatibile con le seguenti bici:
Tutte le bici Turbo SL
Tutte le bici Turbo Levo
Tutte le bici Turbo Kenevo
Turbo Vado e Como se equipaggiate con il display Specialized TCD-w
Tutte le bici Turbo S e X

Istruzioni Mission Control: Video

• Gestire la bici turbo con l’app Specialized Mission Control
• Come connettere la bici a Specialized Mission Control
• Come personalizzare la bici con Specialized Mission Control
• Come tenere traccia dei giri in Specialized Mission Control
• Come usare Smart Control in Specialized Mission Control
• Come aggiornare il display TCU e il Motore con Mission Control
• Come aggiornare Turbo Connect Display (TCD) con Mission Control

Panoramica

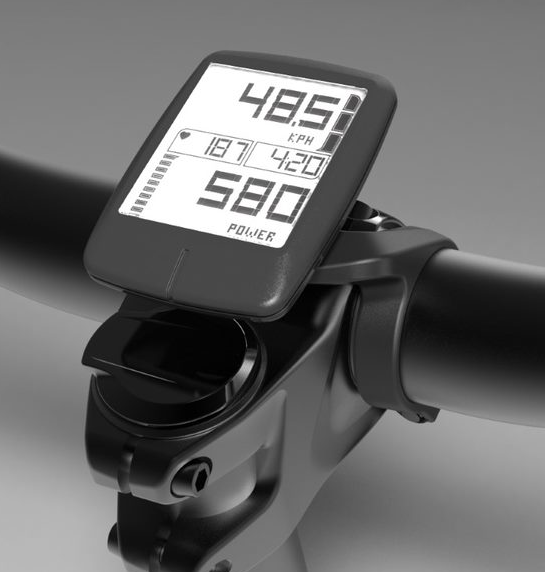

Il Turbo Connect Display (TCD) evidenzia tutti i dati importanti in usolo schermo alloggiato sul manubrio Alcuni di questi dati includono: Velocità (corrente, massima, media), distanza, tempo del giro, cadenza, carica batteria, potenza utilizzatore, modalità di supporto, frequenza cardiaca ed orologio. Permette anche di personalizzazione dei campi dati nelle 5 schermate Combina l’utilizzo del display TCD e dell’App Mission Control per avere gli strumenti corretti per personalizzare l’esperienza Turbo

• Display TCD monocromatico.
• Dimensioni Schermo: altezza (40mm), larghezza (35mm), Diagonale (52mm), Display (2 pollici)
• Modulo ANT+ & Bluetooth per una facile comunicazione
  • Nota: la connettività Bluetooth viene utilizzata solo per aggiornare il firmware TCD insieme a Mission Control.
• Due tipi di supporto display(lungo e corto) per varie opzioni di montaggio. Il display è compatibile con altri supporti generici.
• Protezione: standard IP67
• Importante: assicurarsi che la bici Turbo sia aggiornata alle ultime versioni firmware per batteria e motore Il display TCD non carica i giri su piattaforme di terze parti .
